Máy kiểm tra tạp chất bằng tia X (X-ray Inspection Machine) hoạt động dựa trên nguyên lý chênh lệch độ đậm đặc (mật độ) và số hiệu nguyên tử giữa tạp chất và sản phẩm. Khi tia X đâm xuyên qua sản phẩm, các vật chất có mật độ cao hơn (như kim loại, thủy tinh, đá) sẽ hấp thụ nhiều tia X hơn, tạo ra vùng tối trên cảm biến hình ảnh và bị máy phát hiện để loại bỏ.

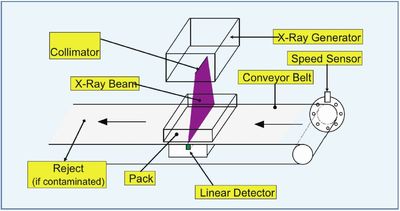

Cấu tạo cơ bản của máy
Để hiểu rõ nguyên lý, cần nắm được 4 bộ phận chính sau:
- Nguồn phát tia X: Tạo ra chùm tia X có năng lượng cao hướng về phía sản phẩm.
- Băng tải: Di chuyển sản phẩm đi qua vùng quét của tia X với tốc độ ổn định.
- Bộ cảm biến (Detector): Thu nhận các tia X sau khi đi xuyên qua sản phẩm và chuyển thành tín hiệu điện.
- Bộ xử lý và Hệ thống loại bỏ: Phân tích hình ảnh bằng thuật toán AI và kích hoạt thiết bị thổi, gạt hoặc đẩy để loại bỏ hàng lỗi.
Quy trình hoạt động từng bước
Máy vận hành liên tục theo chu trình khép kín sau:
1. Phát tia X và đâm xuyên
- Nguồn phát chiếu một dải tia X dạng màn mỏng qua băng tải.
- Sản phẩm di chuyển qua dải tia X này.
- Tia X đâm xuyên qua cấu trúc của sản phẩm và tạp chất bên trong.
2. Hấp thụ năng lượng (Cốt lõi nguyên lý)
- Sản phẩm thông thường (Thịt, bánh, rau củ): Có mật độ phân tử thấp. Chúng cho phép phần lớn tia X đi xuyên qua dễ dàng.
- Tạp chất (Kim loại, thủy tinh, xương nẹp, đá): Có mật độ phân tử rất cao. Chúng hấp thụ hoặc cản lại rất nhiều tia X.
3. Thu nhận và chuyển đổi tín hiệu
- Bộ cảm biến nằm phía dưới băng tải đón nhận lượng tia X còn lại.
- Vùng có tạp chất do cản tia X nhiều nên lượng tia X truyền xuống cảm biến rất ít.
- Cảm biến chuyển đổi cường độ tia X này thành các tín hiệu kỹ thuật số (hình ảnh đen trắng).
4. Phân tích hình ảnh hình trực quan
- Máy tính nhận diện tạp chất dưới dạng các “điểm tối” hoặc “vùng bóng xám đậm” nổi bật trên nền xám nhạt của sản phẩm sạch.
- Phần mềm tự động đo mức độ tương phản. Nếu vượt quá ngưỡng cài đặt, máy sẽ xác định đó là dị vật.
5. Kích hoạt cơ chế loại bỏ
- Máy tính tính toán chính xác thời gian sản phẩm lỗi di chuyển đến cuối băng tải.
- Hệ thống loại bỏ (piston đẩy, luồng khí thổi, cánh tay gạt) lập tức đẩy sản phẩm lỗi ra khỏi dây chuyền sản xuất.
Khả năng phát hiện dị vật của công nghệ X-ray
Nhờ nguyên lý mật độ, máy X-ray vượt trội hơn máy dò kim loại truyền thống nhờ khả năng phát hiện đa dạng dị vật:
- Kim loại: Sắt, thép không gỉ, đồng, nhôm.
- Vật liệu phi kim: Thủy tinh, đá thạch anh, gốm sứ.
- Tạp chất hữu cơ đậm đặc: Xương động vật bị lẫn trong thịt phi-lê, vỏ sò.
- Nhựa: Một số loại nhựa kỹ thuật có mật độ cao.
